Шприцы для смазки автомобильные

Шприцы для смазки автомобильные – это специальные приспособления, служащие для нагнетания под давлением в узлы трения пластичных и жидких смазочных материалов. Приток масла к объектам осуществляется посредством плавного соединения наконечника шприца с пресс-масленкой, установленной на кожухе обслуживаемого механизма.

Разновидности шприцов

Разновидности шприцов

Использование шприца оправдано при смазывании труднодоступных узлов трансмиссии, замене масла в редукторе ведущих мостов, автоматической и механической коробке переключения скоростей. Применение инструмента позволяет произвести доставку смазочной жидкости к агрегату без выполнения объемных демонтажных работ. Смазывание механизма происходит через специальную масленку или заливное отверстие в корпусе устройства.

Масленка представляет собой перепускной клапан, который служит для пропускания материала к соприкасающимся поверхностям, а также его удержания в узле трения при эксплуатации механизма.

Конструкция клапана:

  • корпус с резьбовым соединением;
  • стальной шарик;
  • пружина.

Поступающее в масленку масло, выталкивает шарик и проходит под давлением в точку смазки. В случае прерывания подачи материала, пружина отжимает шарик, и он закрывает впускное отверстие.

В зависимости от назначения, принципа действия прибора и технических условий подачи смазочного материала приспособления можно разделить на несколько видов, это:

  • рычажно-плунжерные;
  • винтовые;
  • пневматические;
  • электрические;
  • штоковые – маслозаливные.

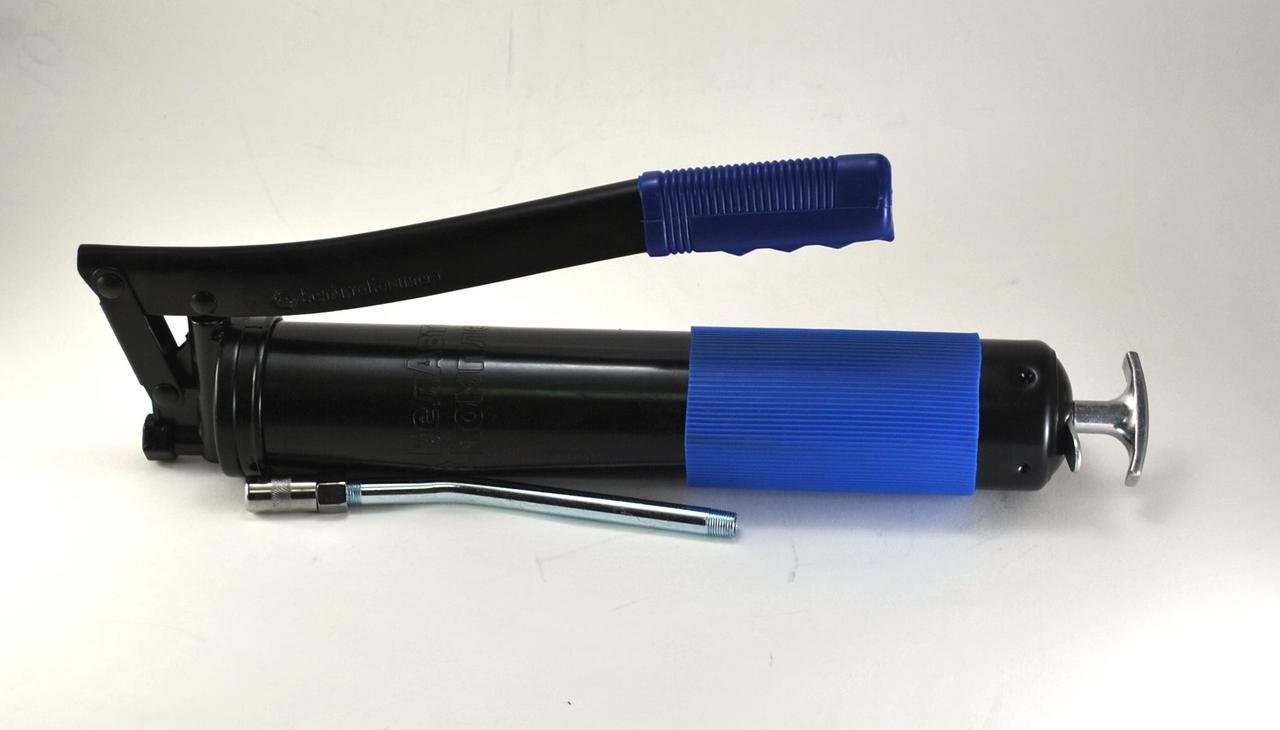

Шприц смазочный рычажно-плунжерный

Шприц смазочный рычажно-плунжерный

Рычажно-плунжерное приспособление включает в себя металлический корпус, на который сверху и снизу навинчиваются крышки. Между крышками образуется свободное пространство для поступления смазки. Для подачи масла в корпусе прибора находится шток с манжетой (плунжер).

Снаружи, в верхнюю крышку, вставляется металлический или резиновый удлинитель, на конце которого располагается наконечник с отверстием для тесного контакта с корпусом масленки. Сбоку кожуха расположен рычаг для перекачивания смазочного материала.

Для загрузки масла головку удлинителя вставляют в масленку, и жмут на выступающий шток плунжера. При перемещении штока к верхней крышке, мембрана уплотняет смазку. После этого, жмут на рычаг, и смазка начинает поступать в удлинитель, затем в наконечник и через него – в полость масленки. По положению рукоятки судят о количестве смазки в шприце.

Шприц пневматический

Шприц пневматический

Шприц с пневматической подачей смазки – это перекачивающее устройство, работающее от компрессора. Конструкция аналогична структуре плунжерного насоса, только в этих моделях отсутствует рычаг для нагнетания смазки. Эти функции выполняет сжатый воздух. Автовладельцу не требуется особых знаний для приведения инструмента в рабочее состояние. В случае однократного нажатия на спусковой механизм, насос перекачивает одну порцию смазки, которая равняется 0,85 см3.

Приспособления с пневматическим приводом – это инструменты профессионального уровня, их регулярно используют на станциях сервисного обслуживания автомобильной техники.

Модели, в зависимости от завода изготовителя, могут укомплектовываться дополнительными приборами, и отличаться друг от друга параметрами давления, производительностью, размером и весом оборудования.

В стандартной комплектации насос выглядит следующим образом:

  • Шприц в собранном виде;
  • Удлинитель Ø250–300 мм;
  • Насадка с лепестками для крепления к корпусу масленки.

Шприц для смазки электрический

Шприц для смазки электрический

Электрический насос для смазки – это мини компьютер, который осуществляет управление всем процессом смазки:

  • осуществляет контроль зарядки аккумуляторной батареи;
  • дозирует смазку;
  • стравливает воздух в автоматическом режиме;
  • стабилизирует давление в системе.

Приспособление на электрическом приводе снабжается литиевым или натрий-кадмиевым аккумулятором, с рабочим напряжением – 18 В. Одной зарядки батареи хватает на 1–1,5 ч работы прибора. Заправка шприца осуществляется сменными картриджами. Рабочее давление в системе составляет 400–500 бар, производительность – 80–85 г/мин.

Шприц для смазки винтовой

Винтовая конструкция шприца предназначена для нагнетания плотных пластичных смазок в узлы трения ходовой части автомобиля. Структура насоса аналогична устройству рычажно-плунжерного механизма, только подача смазки здесь осуществляется путем ввинчивания ручки плунжера в нижнюю крышку прибора.

Перекачивающее устройство винтового типа состоит из следующих комплектующих:

  1. Стального кожуха.
  2. Крышек.
  3. Диффузора.
  4. Винтового штока.
  5. Поршня.
  6. Удлинителя (металлическая трубка или резиновый шланг).
  7. Наконечника.

Для перевода приспособления в рабочее состояние необходимо отвинтить нижнюю крышку шприца. При помощи металлического или пластикового шпателя загрузить смазку в корпус прибора. Соединить головку удлинителя с тавотницей смазываемого механизма. Вращением ручки штока придать поршню поступательное движение, который под действием создаваемого давления, переместит масло через удлинитель и наконечник в тело масленки.

Плунжерный маслозаливной шприц

Плунжерный маслозаливной шприц

Плунжерный или штоковый инструмент применяется для перекачивания трансмиссионных масел в зоны контакта соприкасающихся деталей. Состоит из металлического кожуха, поршня, штока, диафрагмы, удлинителя, изготовленного из стальной трубки и соединительной головки с лепестками.

В процессе нагнетания смазки, шприц одной рукой держат за корпус, а второй, путем надавливания на ручку штока, сообщают поршню поступательное движение. Благодаря этому жидкая смазка перемещается из корпуса прибора в картер рабочих механизмов. Возврат поршня в начальное положение осуществляется за счет разжимания пружины. В диффузоре шприца присутствует перепускной клапан, который удерживает закачанную жидкость после возвращения штока, не давая маслу стекать обратно в корпус механизма.

Заправка шприцев

Заправка шприцев

Смазочные материалы для автомобиля выпускают в форме сменных картриджей, которые вставляются в корпус шприца, а также, могут поставляться в металлически ведрах – для обслуживания техники на станциях технического обслуживания. В зависимости от тары, в которой приобретаются пластичные смазки, заправка перекачивающих устройств маслом происходит несколькими способами.

Заполнение картриджем

Заполнение картриджем

Шприцы, предназначенные для заправки из картриджа, имеют больший диаметр корпуса в сравнении с контейнером для заполнения шпателем или наливом. Картридж должен свободно входить внутрь кожуха перекачивающего устройства.

Последовательность замены смазки:

  1. Отвинтить крышку.
  2. Вынуть картридж, подтолкнув его штоком.
  3. Вытянуть до упора шток с мембраной.
  4. Снять колпачок с пластикового контейнера и опустить внутрь картридж.
  5. Сорвать язычок с упаковки материала.
  6. Завести тубу со смазкой внутрь насоса.
  7. Закрутить крышку на место.
  8. Поддавить штоком, и подкачать рычагом смазку до появления смеси из отверстия наконечника.
  9. Установить шприц на верхнее основание тавотницы, и приступить к смазочным работам.

Нагнетателем смазки

Нагнетателем смазки

Для заправки шприца с помощью ручного нагнетательного устройства – его необходимо приобрести. Средняя цена приспособления составляет 3000–4000 руб. Не каждый автовладелец согласится на эти условия. Тем не менее, загрузка смазки с помощью емкостного нагнетателя не представляет особой сложности:

  1. Подсоединить головку шприца к адаптеру нагнетателя.
  2. Убрать рукоятку плунжера назад до упора.
  3. Рычагом нагнетателя закачать смазку в корпус шприца.
  4. Когда шприц наполнится маслом, отсоедините наконечник приспособления, и прокачайте шприц до выхода пузырьков воздуха.
  5. После удаления пузырьков, проверьте герметичность соединений рабочего инструмента, и приступайте к смазыванию механизмов.

Остальные способы заправки перекачивающего устройства отличаются от предыдущих только методом загрузки материала. Консистентная смазка добавляется с помощью пластикового или металлического шпателя. Жидкое трансмиссионное масло заправляется наливом. После заправки не забудьте удалить воздушные пузырьки из инструмента.
